ioBroker Daten mit InfluxDB und Grafana visualisieren

Die Visualisierungsmöglichkeiten von ioBroker sind leider ser beschänkt was Graphen angeht, genau wie das ablegen von zeitlichen Datenreihen. Daher wäre es doch nicht schlecht die erfassten Daten zyklisch in eine timeseries Datenbank zu schreiben und mit Grafana zu visualisieren.

Um den Aufbau einfach zu halten und die einzelnen Daten zu trennen verwende ich meine Proxmox Container Umgebung. Das Ganze kann man natürlich auch auf einem Raspberry Pi 4 realisieren, dann einfach die Container Schritte überspringen.

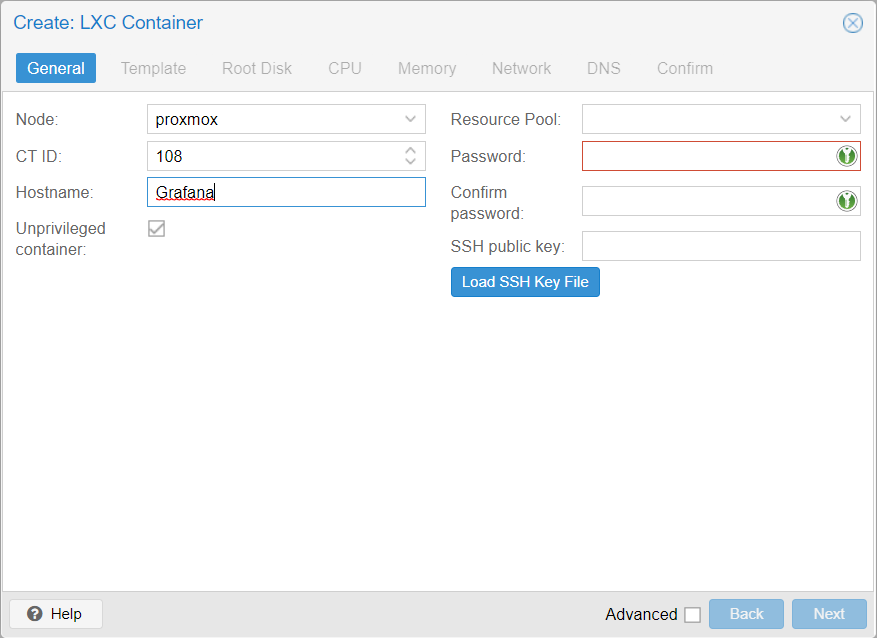

Zwei neue Proxmox Container für InfluxDB und Grafana anlegen

Einmal

Installation der InfluxDB

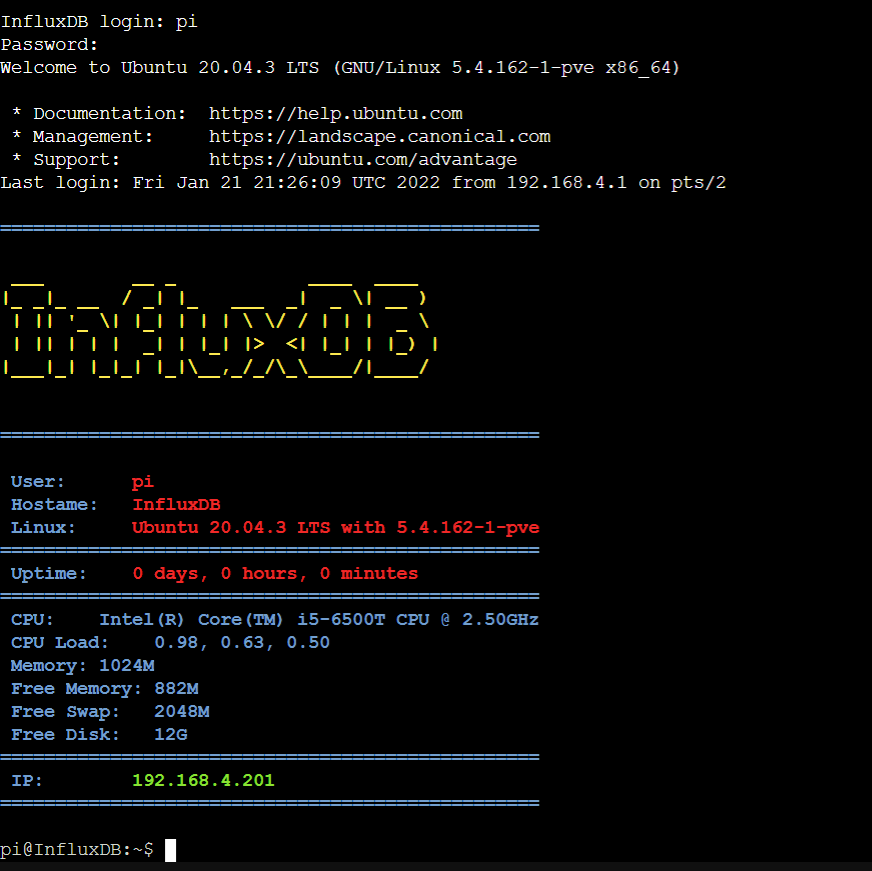

InfluxDB installieren und starten

Der Einfachheit halber nehmen wir die bei Ubuntu enthaltene Version. Damit sparen wir uns Update Arbeit (fehlende Pakete etc). Und wir können alles bequem mit apt update aktualisieren.

sudo apt update
sudo apt upgrade
sudo apt-get update && sudo apt-get install influxdb
sudo service influxdb start
sudo apt install influxdb-client

Auf der influx Console mit influx anmelden.

influx

Die User anlegen

create user "admin" with password 'ultra-sicheres-passwort' with all privileges
create user "user_iobroker" with password 'total-sicheres-passwort'
create database "iobroker"
grant all on "iobroker" to "user_iobroker"
quit

Den Fernzugitff via Port und http erlauben

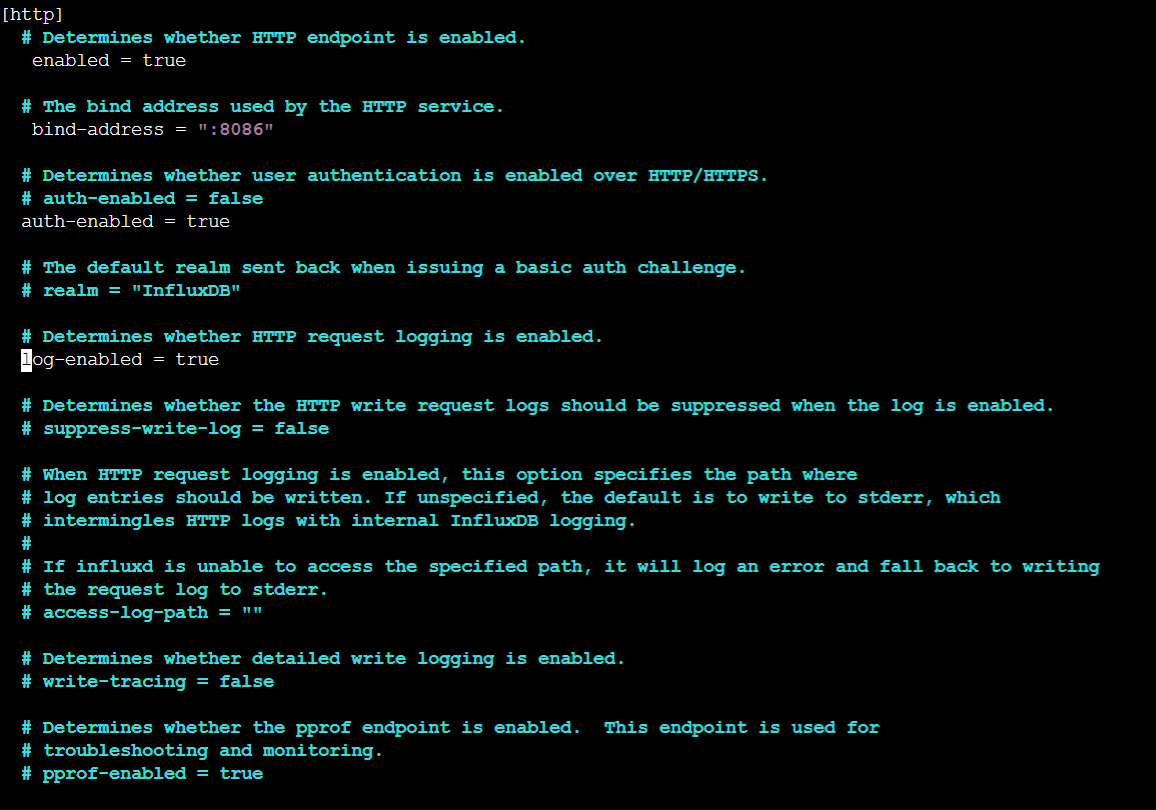

sudo vi /etc/influxdb/influxdb.conf

nach http suchen und folgende Werte anpassen

[http]
enabled = true
bind-address = ":8086"
auth-enabled = true
log-enabled = true
write-tracing = false
pprof-enabled = false
https-enabled = false

Danach die DB neu starten.

sudo service influxdb restart

Damit wäre Schritt Eins abgeschlossen

InfluxDB an ioBroker anbinden

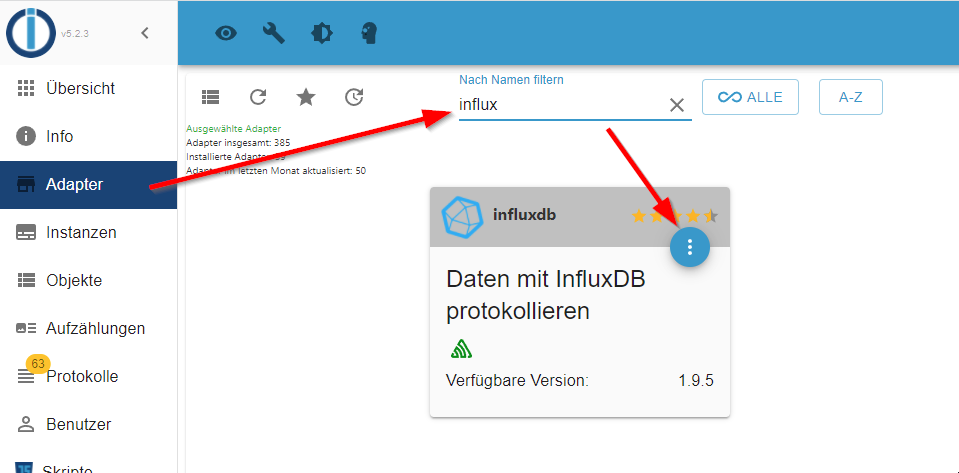

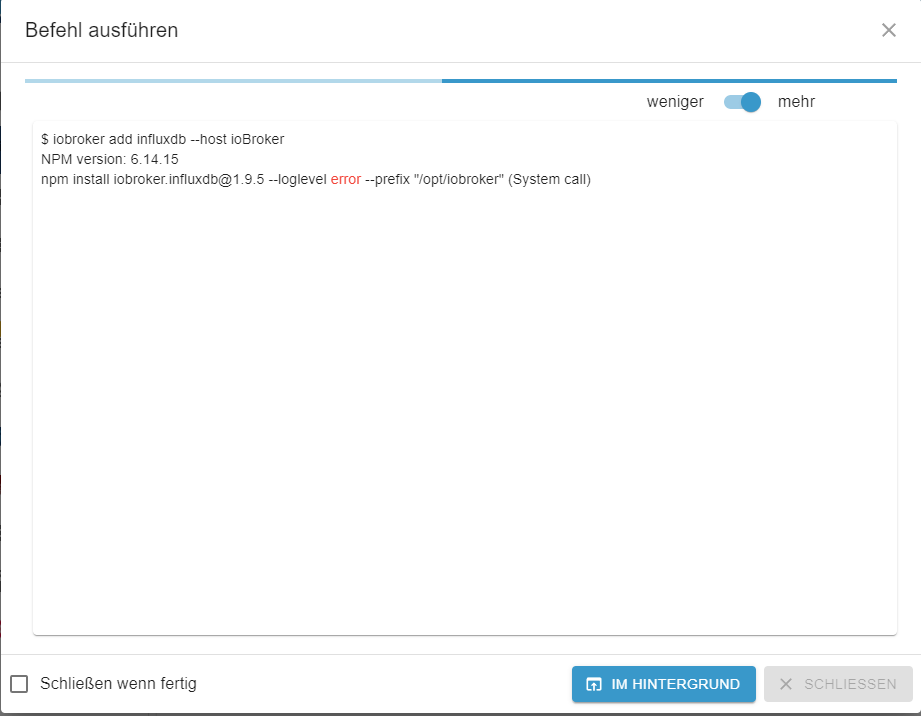

Den InfluxDB Adapter installieren

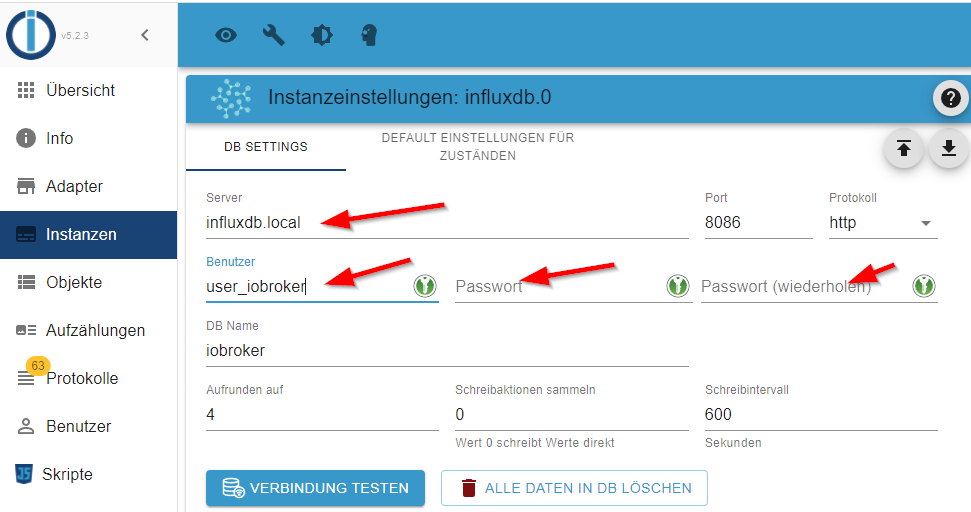

Danach landet man im Konfig-Screen in den wir die Daten von der InfluxDB eintragen.

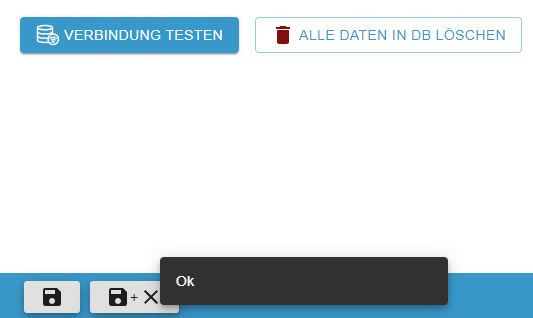

Danach die Verbindung testen. Es erscheint nur folgendes unscheinbares “Ok”.

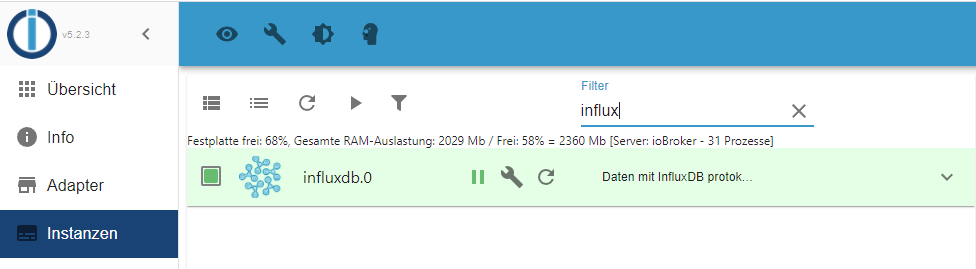

Kurz danach sollte die gerade erzeugte Instanz auf grün springen

ioBroker: Time-series Daten erzeugen und speichern

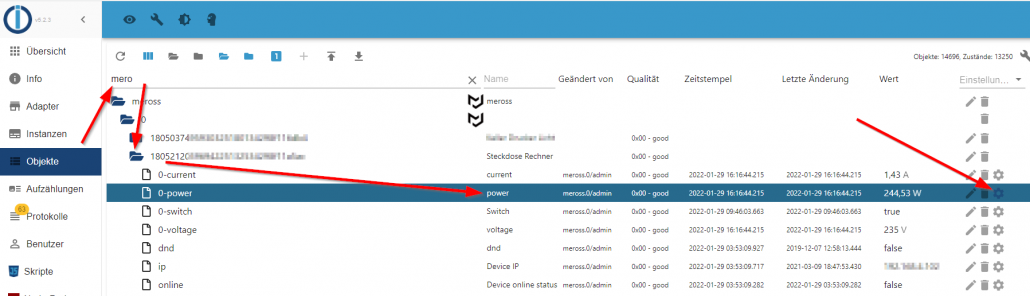

Das entsprechende Objekt und dessen Wert suchen. In meinem Fall eine Meross Funksteckdose.

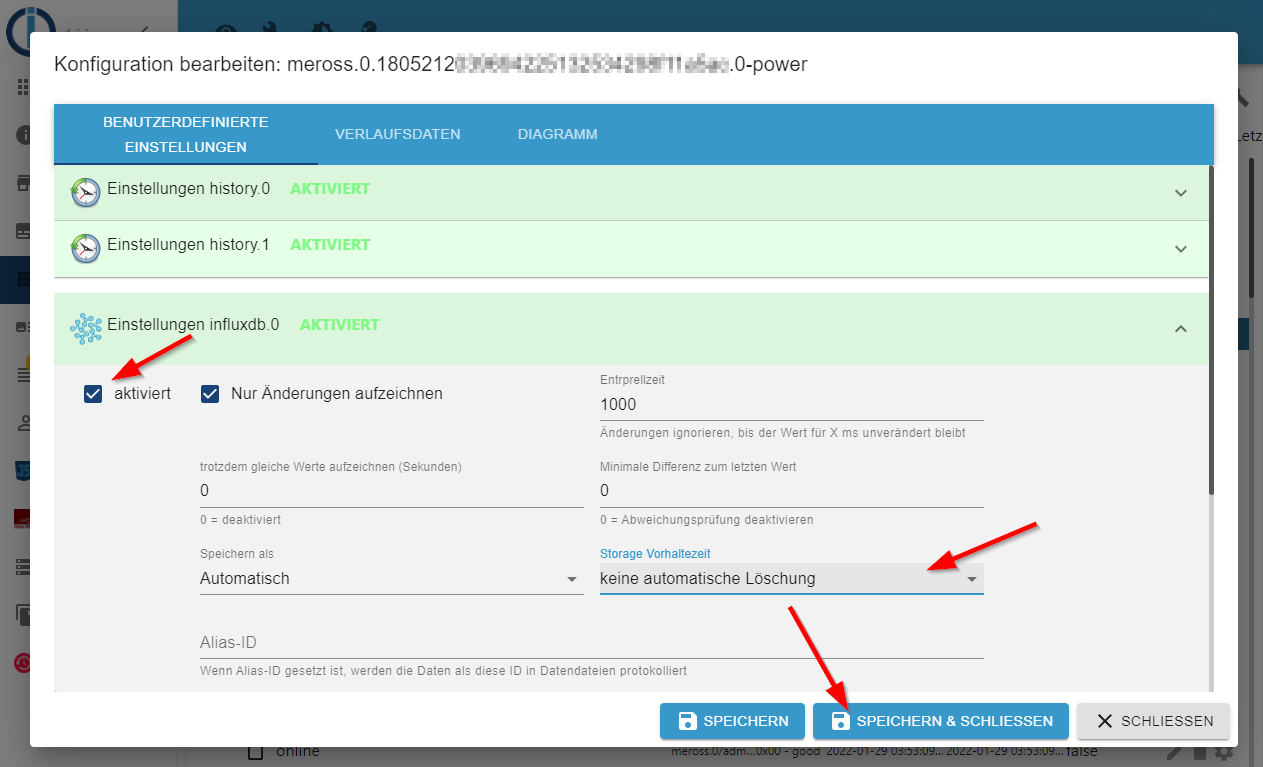

Dann auf das unscheinbare Zahnrad klicken.

Damit landen die Werte in der Datenbank und der Schritt “ioBroker mit InfluxDB verbinden” ist abgeschlossen.

Grafana Setup

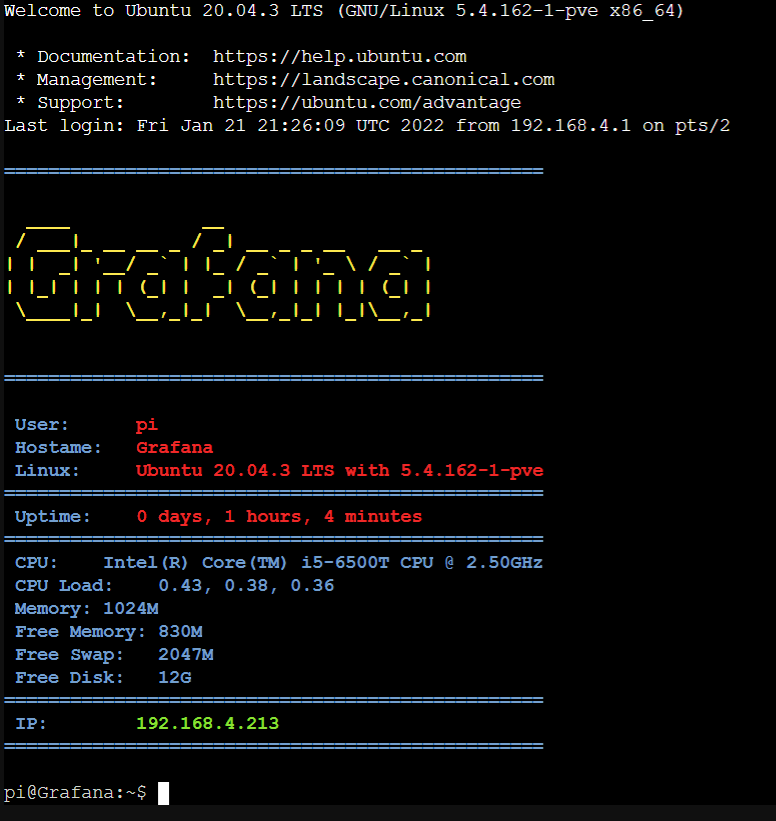

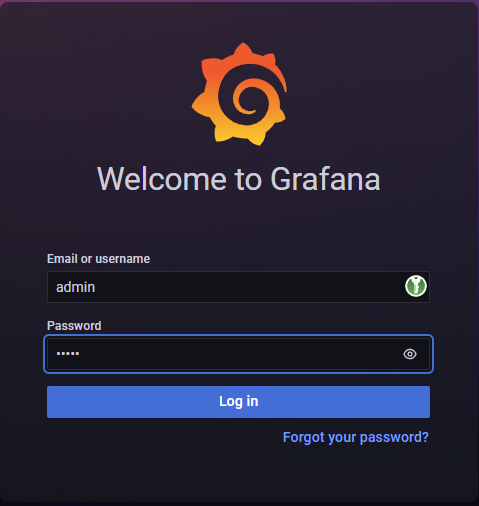

Grafana Container starten und anmelden

Grafana installieren

Leider gibt es für Ubuntu 20.04 LTS kein direktes Installationspaket für Grafana, daher muss die Paketquelle von Hand angegeben werden. Ich folge hier der Anleitung von Grafana: https://grafana.com/docs/grafana/latest/installation/debian/ und
https://www.digitalocean.com/community/tutorials/how-to-install-and-secure-grafana-on-ubuntu-20-04-de
Das funktioniert mit folgendem Script:

sudo apt-get install -y apt-transport-https
sudo apt-get install -y software-properties-common wget
wget -q -O - https://packages.grafana.com/gpg.key | sudo apt-key add -
echo "deb https://packages.grafana.com/enterprise/deb stable main" | sudo tee -a /etc/apt/sources.list.d/grafana.list
sudo apt-get update
sudo apt-get install grafana-enterprise

Danach den Grafana Service aktivieren und starten

sudo /bin/systemctl start grafana-server
sudo service grafana-server start

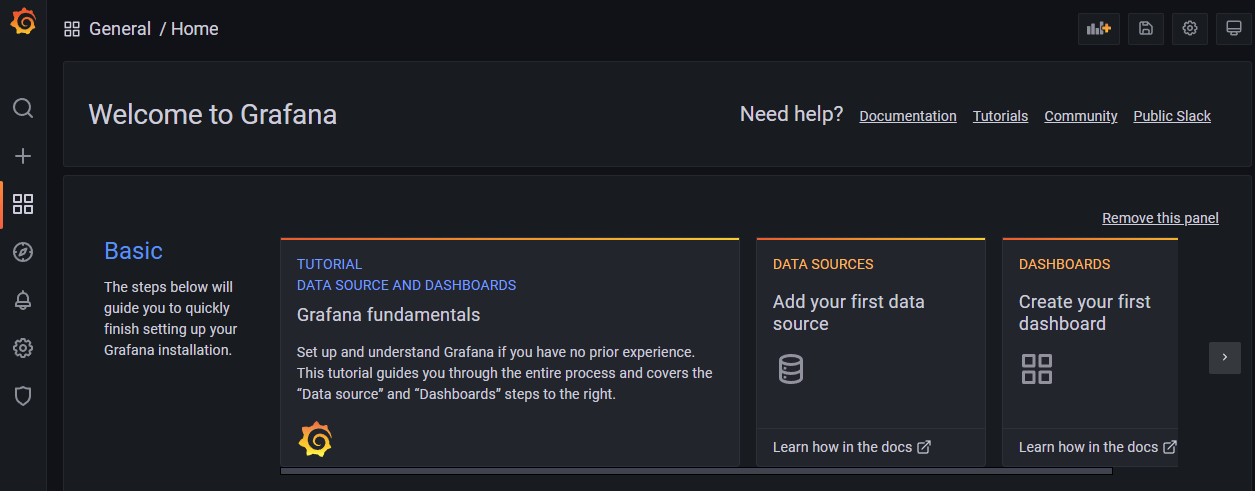

Wenn alles geklappt hat ist Grafana dann unter Port 3000 erreichbar.

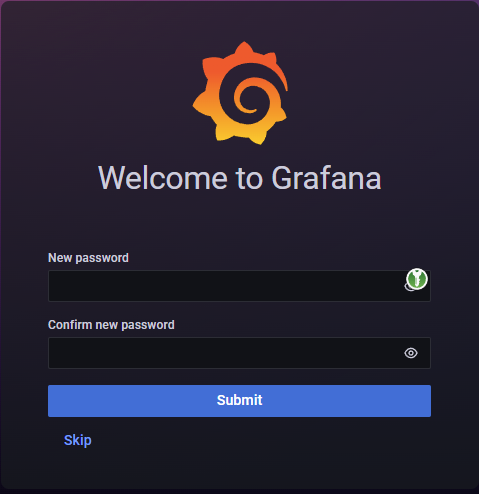

Das Passwort sollte man tunlichst sofort ändern.

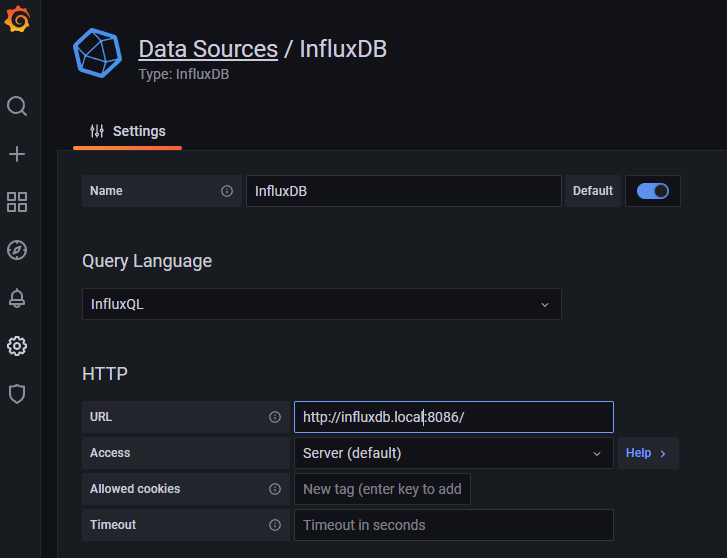

InfluxDB mit Grafana verbinden

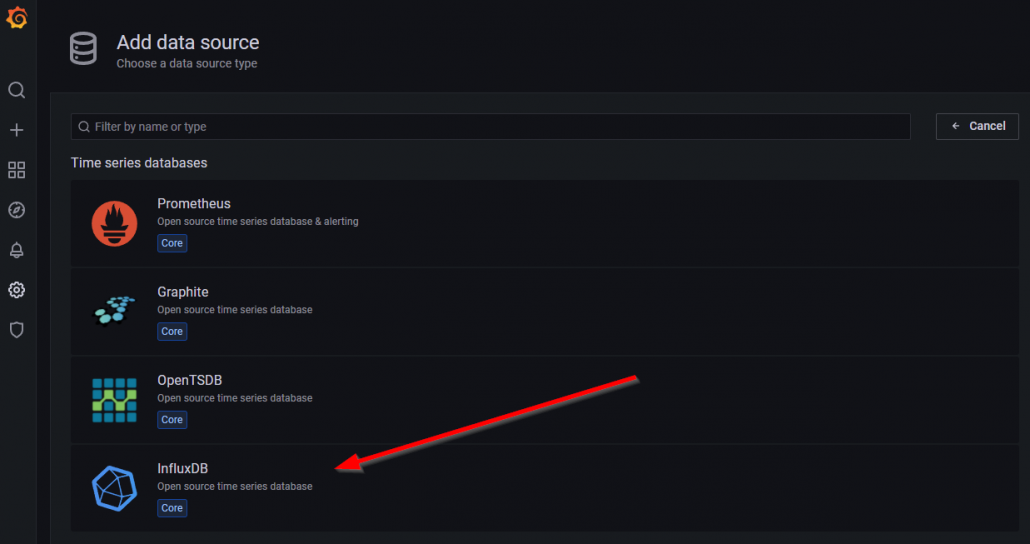

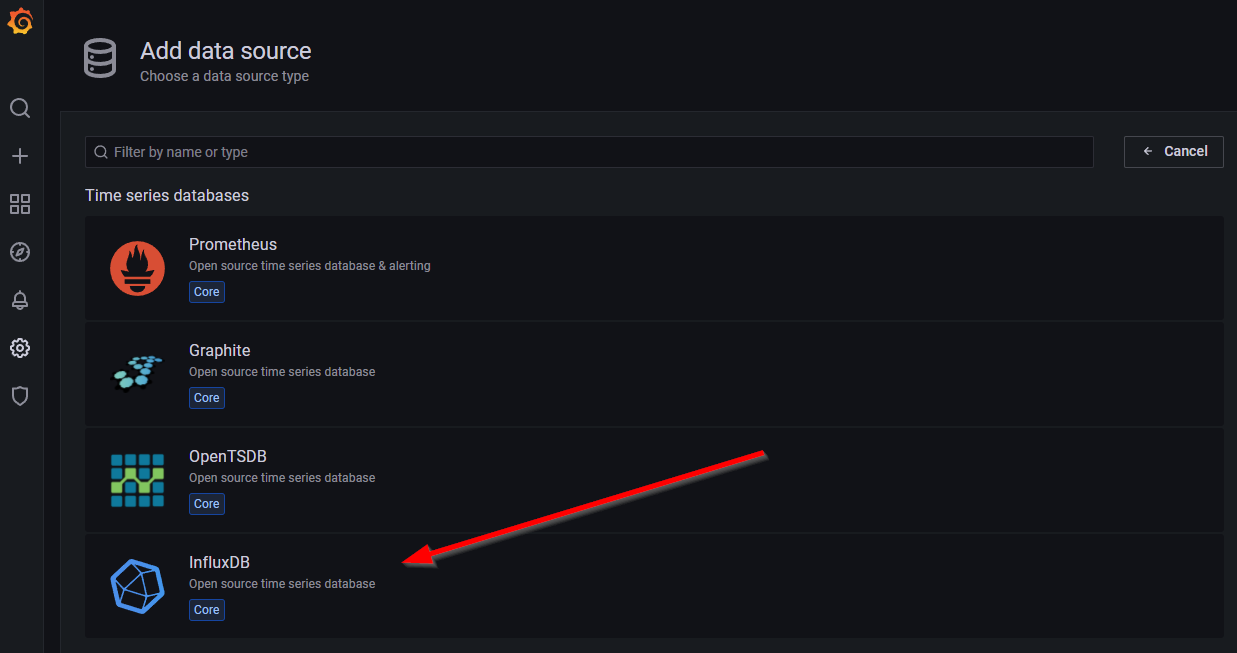

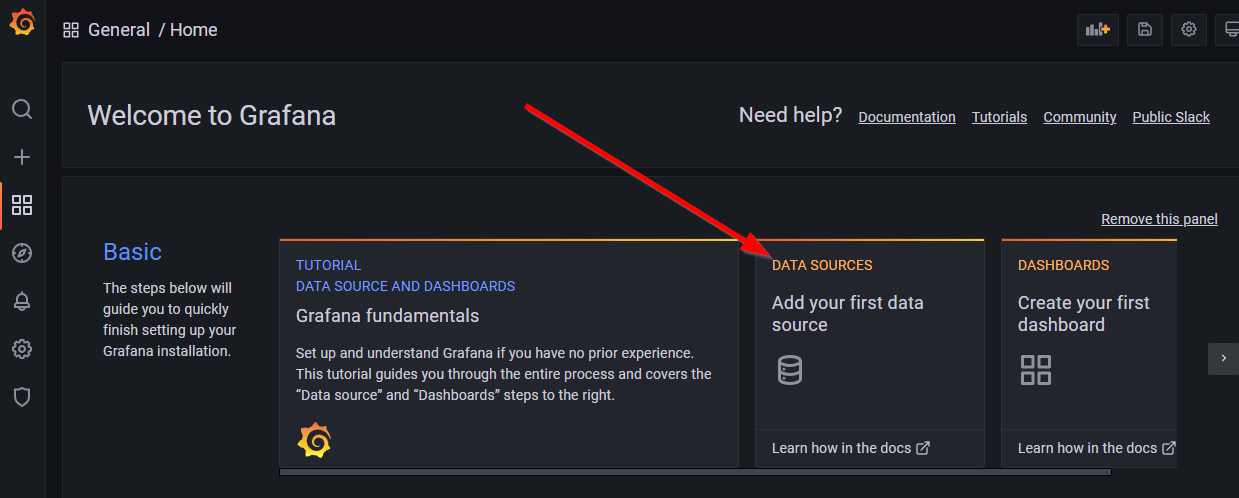

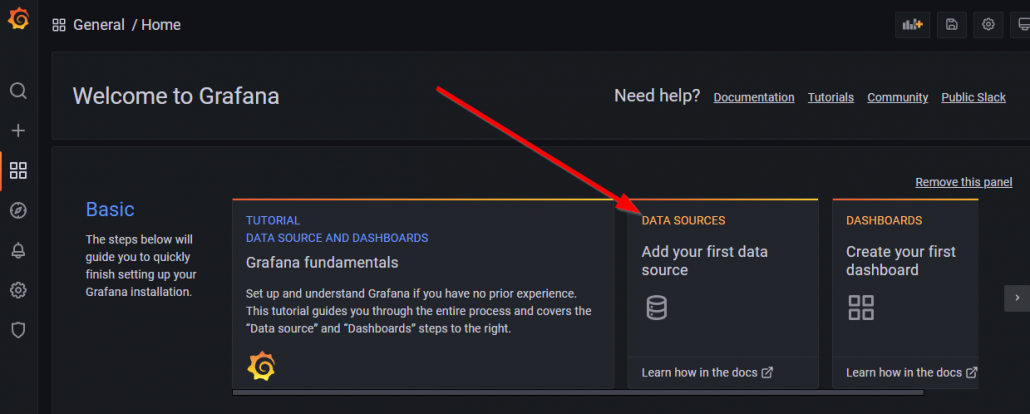

Datenquelle wählen

Damit ist der Schritt “InfluxDB mit Grafana verbinden” abgeschlossen

ioBroker Daten in Grafana darstellen

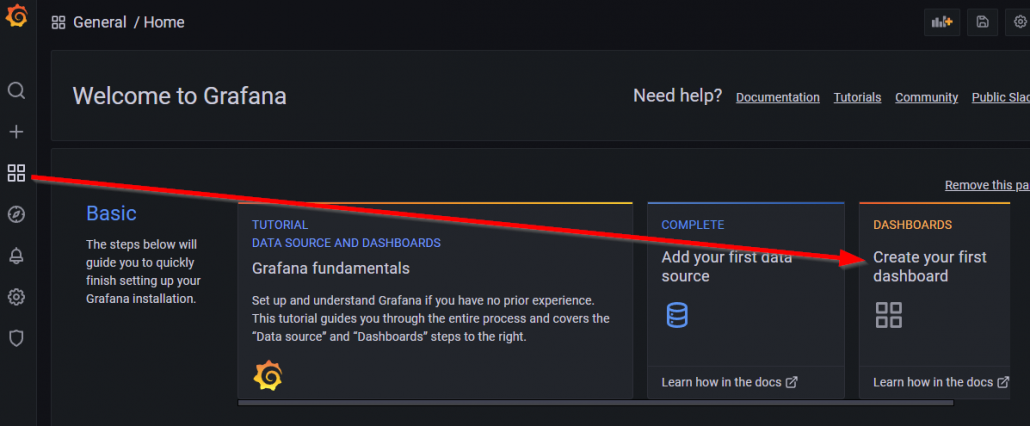

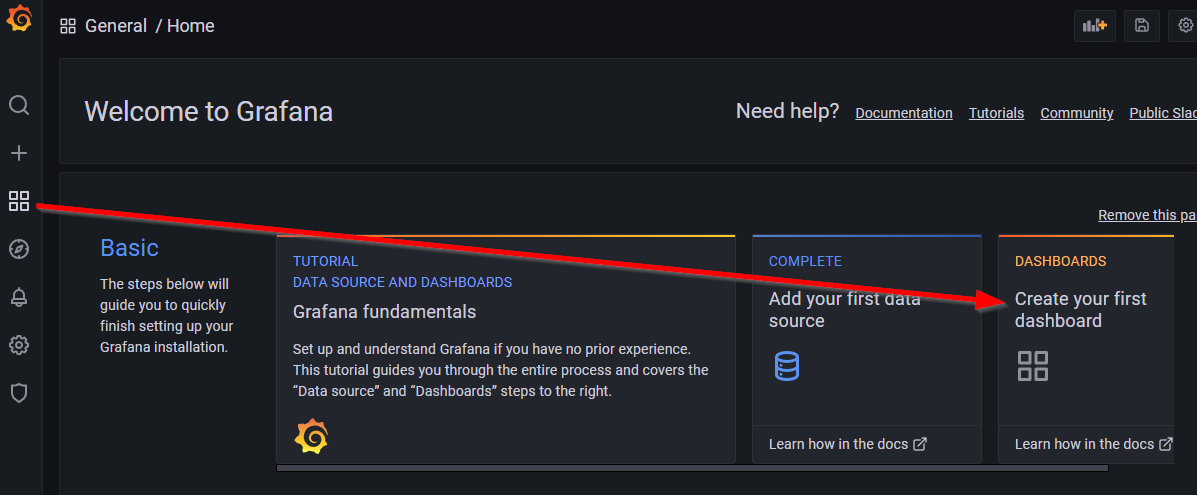

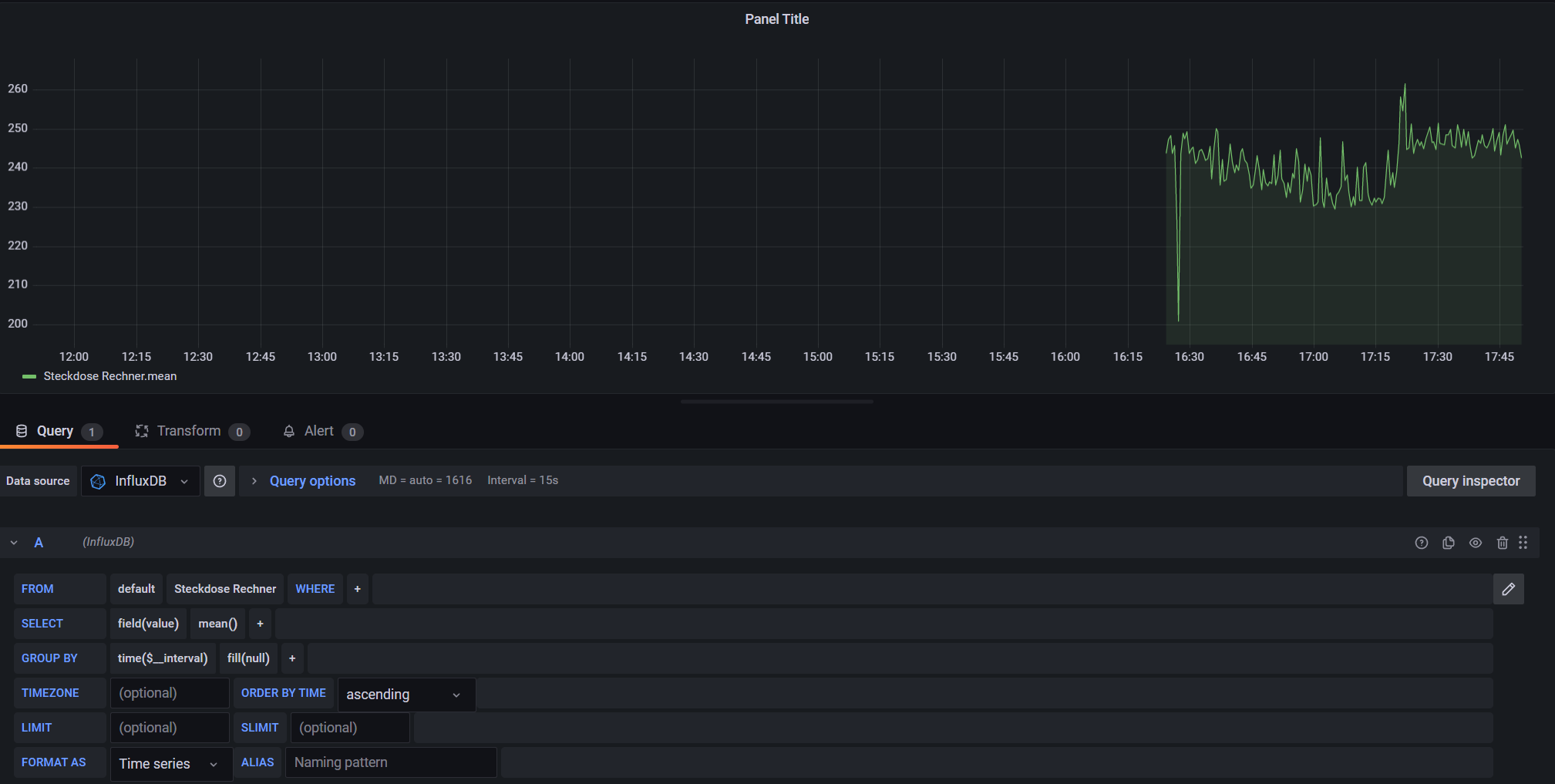

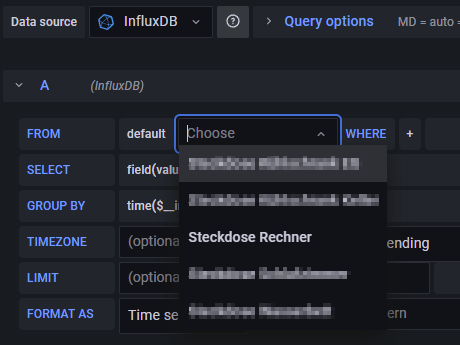

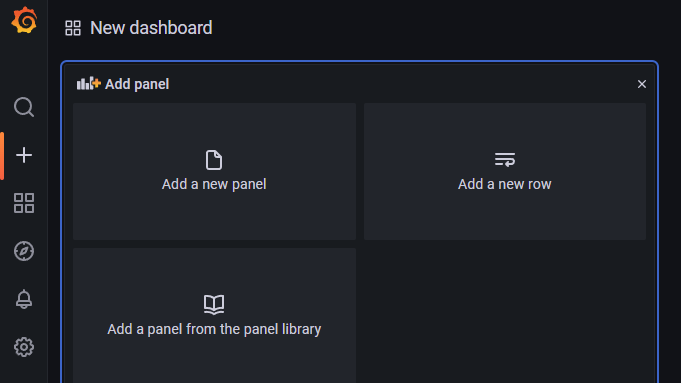

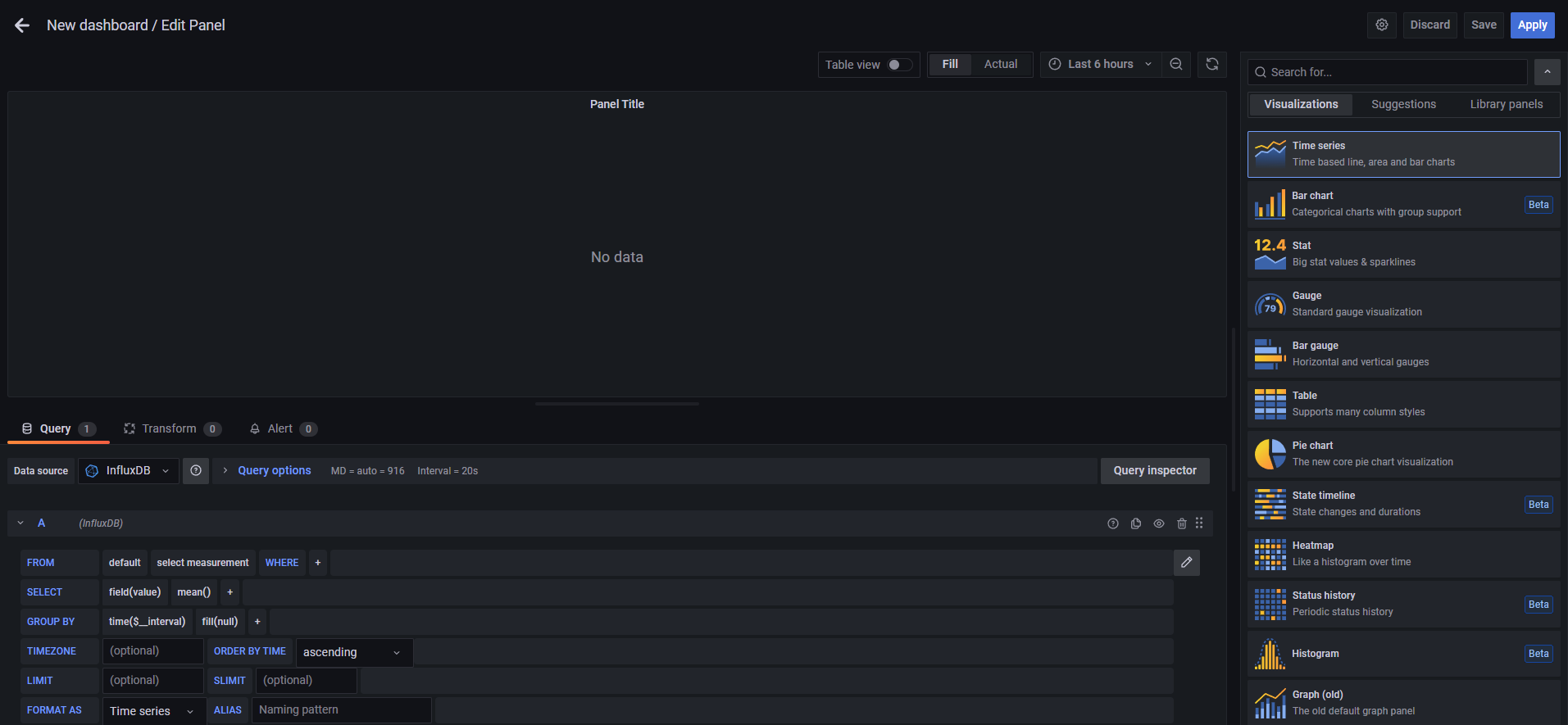

Einen Grafana Time Series Graph anlegen

Time Series Graph anlegen

Fertig!!
Die Daten von ioBroker werden in der InfluxDB gespeichert und Grafana visualisiert.
Setup Zeit insgesamt rund 3 Stunden (mit schreiben dieser Dokumentation) also quasi an einem Mittag erledigt.
